상세 정보 |
|||
| 용량: | 300L / 500L / 1000L / 2000L / 3000L / 맞춤형 | 재료: | SS316L(제품 접촉부), SS304(프레임) |
|---|---|---|---|
| 표면 마감: | 내부 Ra ≤0.4μm, 외부 무광택/광택 | 제어 시스템: | 터치스크린을 이용한 PLC 자동 제어(Siemens/Schneider 옵션) |
| 기능: | 혼합, 가열 및 냉각 재킷, CIP/SIP 세척 시스템 | 애플리케이션: | 제약/바이오제약/화장품/식품산업 |
제품 설명

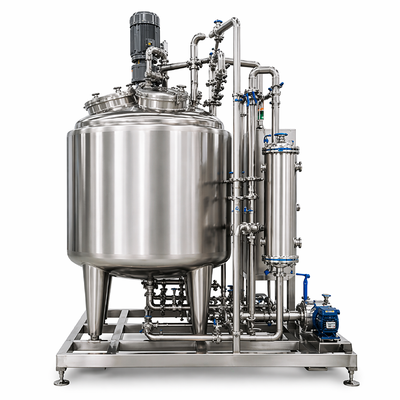

SS316L 탱크를 갖춘 800L 혼합 용액 준비 시스템
가변 속도 교반기 | 위생 디자인 | 위생적인 액체 준비 솔루션
소개
800L 혼합 용액 준비 시스템은 정확한 혼합 제어와 위생적인 장비 설계가 필요한 효율적이고 안정적인 액체 혼합 공정을 위해 설계되었습니다. SS316L 제품 접촉면, 가변 속도 교반 및 컴팩트한 스키드 장착 구조를 갖춘 이 시스템은 다양한 액제 응용 분야에 안정적인 혼합 성능을 제공합니다.
이 시스템은 가열/냉각 재킷, 위생 배관, 여과 장치 및 다양한 공정 요구 사항에 따른 자동 제어 옵션으로 맞춤화할 수 있습니다.
1. 제품개요
800L 혼합 용액 준비 시스템은 스테인리스 스틸 혼합 탱크, 가변 속도 교반기, 제어 시스템 및 선택적 온도 제어 기능을 하나의 완전한 프로세스 장치에 통합합니다.
SS316L 접점 재질은 뛰어난 내식성과 위생 성능을 제공하며, 매끄러운 내부 표면 디자인은 세척 효율성을 향상시키고 재료 잔류물을 줄이는 데 도움이 됩니다.
가변 속도 교반기를 사용하면 작업자가 다양한 제품 특성에 따라 혼합 강도를 조정할 수 있어 균일한 혼합과 일관된 공정 결과를 보장할 수 있습니다.
컴팩트한 스키드 장착형 설계로 설치가 간편하고 현장 건설 작업이 줄어들며 기존 생산 시스템과 쉽게 통합될 수 있습니다.
2. 응용
800L 혼합 용액 준비 시스템은 제어된 액체 준비, 혼합 및 전달 공정이 필요한 산업에 적합합니다.
- 생명공학 액체 준비:다양한 액체 용액에 대한 정확한 혼합 및 제어된 처리를 제공합니다.
- 화장품 생산:균일한 혼합이 필요한 크림, 로션, 젤 및 기타 액체 기반 제제에 적합합니다.
- 식품 및 음료 가공:위생적인 장비 설계로 성분 혼합 및 액제 준비를 지원합니다.
- 화학 액체 처리:산업용 액체 응용 분야에 안정적인 혼합 성능을 제공합니다.
- 파일럿 규모 생산:유연한 작동이 필요한 실험실 및 소규모 생산에 이상적입니다.
유연한 구성 옵션을 통해 시스템은 혼합 속도 제어, 온도 관리, 여과 및 자동화된 작동을 포함한 다양한 생산 요구 사항에 맞게 조정할 수 있습니다.

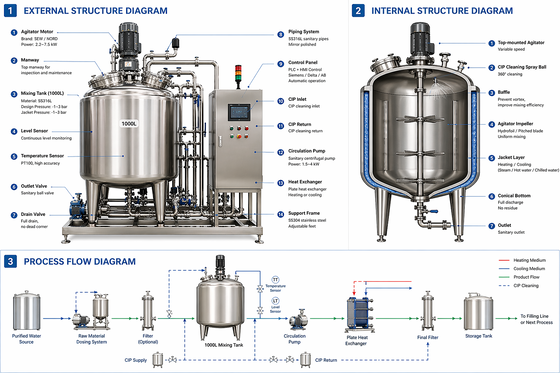

3. 프로세스 흐름도
원천
투약
SS316L + 교반기
재킷
단위
옮기다
프로세스 설명:
물과 원료는 제어된 공급 시스템을 통해 혼합 탱크로 유입됩니다. 가변 속도 교반기는 제품 요구 사항에 따라 균일한 혼합을 제공합니다. 옵션인 가열 또는 냉각 재킷은 필요한 공정 온도를 유지합니다. 혼합 후 용액은 여과 장치를 통과한 후 저장고나 다음 생산 단계로 이동할 수 있습니다.
4. 주요 기능
- SS316L 위생 설계:제품 접촉부는 스테인레스 316L로 제작되어 내식성과 내구성이 우수합니다.
- 가변 속도 교반기:조정 가능한 혼합 속도로 다양한 액체 특성에 맞게 유연하게 작동할 수 있습니다.
- 매끄러운 내부 표면:최적화된 탱크 표면 마감으로 잔여물을 줄이고 청소 효율성을 향상시킵니다.
- 가열 및 냉각 옵션:정확한 온도 제어를 위해 재킷 시스템을 통합할 수 있습니다.
- 안정적인 혼합 성능:균일한 혼합과 일관된 제품 품질을 보장합니다.
- CIP 준비 디자인:효율적인 청소 연결과 단순화된 유지 관리를 지원합니다.
- 조밀한 스키드 구조:설치 시간을 줄이고 프로젝트 유연성을 향상시킵니다.
5. 기술적인 매개변수
| 목 | 사양 |
|---|---|
| 용량 | 800L |
| 접촉 재료 | SS316L |
| 외부재료 | SS304 |
| 표면 마감 | 0.8μm 이하(0.6μm / 0.4μm 옵션) |
| 혼합형 | 상단 장착형 교반기 |
| 혼합 속도 | 0~60rpm 가변 속도 |
| 난방/냉방 | 재킷 시스템 옵션 |
| 제어 시스템 | 수동/PLC 옵션 |
| 청소 시스템 | CIP 준비 |
| 전원공급장치 | 220V / 380V, 50/60Hz |
| 설치 | 스키드 장착 |
6. 구성 목록
| 요소 | 설명 |
|---|---|
| 혼합탱크 | 위생적인 디자인과 맨웨이를 갖춘 800L SS316L 용기 |
| 교반기 시스템 | 유연한 작동을 위한 가변 속도 상단 장착형 믹서 |
| 가열/냉각 자켓 | 온도 제어를 위한 옵션 재킷 시스템 |
| 제어판 | 수동 제어 또는 PLC + HMI 자동화 옵션 |
| 위생 밸브 | 액체 처리에 적합한 위생 밸브 |
| 배관 시스템 | SS316L 위생적인 배관 구성 |
| 이송펌프 | 위생 순환 및 이송 펌프 |
| 필터 유닛 | 공정 요구 사항에 따른 선택적 여과 모듈 |
| 센서 | 온도, 압력 및 액체 레벨 모니터링 |
| 스키드 프레임 | 스테인레스 스틸 컴팩트 스키드 구조 |
7. 프로젝트 사례
조정 가능한 혼합 속도 제어 및 위생적인 탱크 설계를 통해 배치 일관성을 향상시키기 위해 800L 혼합 시스템이 공급되었습니다.
이 시스템은 안정적인 작동과 손쉬운 청소 유지 관리로 안정적인 액체 혼합 성능을 제공했습니다.
8. 인증 및 엔지니어링 표준
- GMP 중심의 위생기기 설계
- ISO 품질관리 제조공정
- 위생배관 및 스테인레스 스틸 제작
- 맞춤형 문서 및 엔지니어링 도면 제공
- 선적 전 공장 테스트
9. 자주 묻는 질문
Q1: 혼합 속도를 조정할 수 있나요?
예. 시스템은 다양한 혼합 요구 사항을 충족하기 위해 가변 속도 교반기를 사용합니다.
Q2: 시스템을 맞춤 설정할 수 있나요?
예. 탱크 용량, 교반기 유형, 배관 구성, 자동화 수준을 맞춤 설정할 수 있습니다.
Q3: 온도 조절이 가능한가요?
예. 가열 및 냉각 재킷 시스템은 공정 요구사항에 따라 통합될 수 있습니다.
Q4: 자동 제어를 지원합니까?
예. PLC 및 HMI 제어 시스템은 옵션 구성으로 제공됩니다.
Q5: 설계 시 청소 작업이 고려되었나요?
예. 더 쉬운 청소를 위해 시스템에 CIP 지원 연결을 장착할 수 있습니다.
신뢰할 수 있는 800L 혼합 용액 준비 시스템을 찾고 계십니까?
청양수는 위생적인 설계, 스테인레스 스틸 제작, 완벽한 엔지니어링 지원을 갖춘 맞춤형 액제 시스템을 제공합니다.
