상세 정보 |
|||
| 용량: | 300L / 500L / 1000L / 2000L / 3000L / 맞춤형 | 재료: | SS316L(제품 접촉부), SS304(프레임) |
|---|---|---|---|
| 표면 마감: | 내부 Ra ≤0.4μm, 외부 무광택/광택 | 제어 시스템: | 터치스크린을 이용한 PLC 자동 제어(Siemens/Schneider 옵션) |
| 기능: | 혼합, 가열 및 냉각 재킷, CIP/SIP 세척 시스템 | 애플리케이션: | 제약/바이오제약/화장품/식품산업 |
제품 설명
1. 제품명

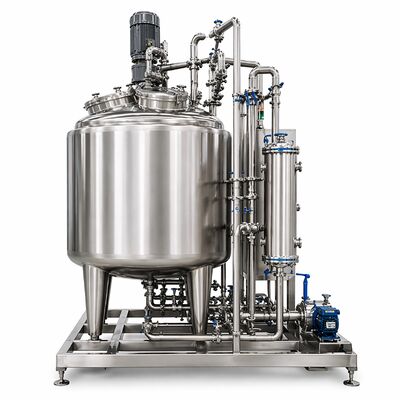

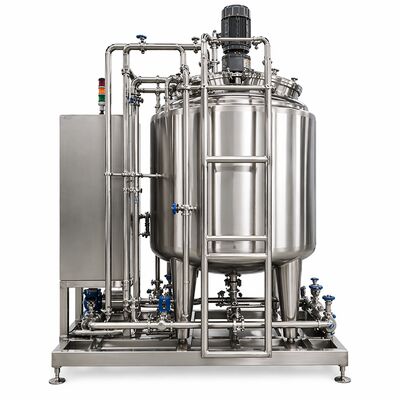

액체 제조 시스템 2000L (SS316L 탱크, 가열 및 냉각 재킷, PLC 자동화)
2. 제품 개요
2000L 용액 제조 시스템은 고품질 생산 환경에서 위생적인 액체 혼합 및 제조를 위해 설계되었습니다. SS316L 접촉면과 고급 PLC 자동화를 통해 안정적인 성능, 정밀한 제어 및 효율적인 세척을 보장합니다. 일관된 배치 처리를 지원하며 엄격한 청결 및 운영 요구 사항을 충족합니다.
3. 적용 분야
- 바이오테크 액체 제조
- 화장품 액체 혼합
- 식음료 가공
- 실험실 및 파일럿 생산
- 고순도 액체 제형

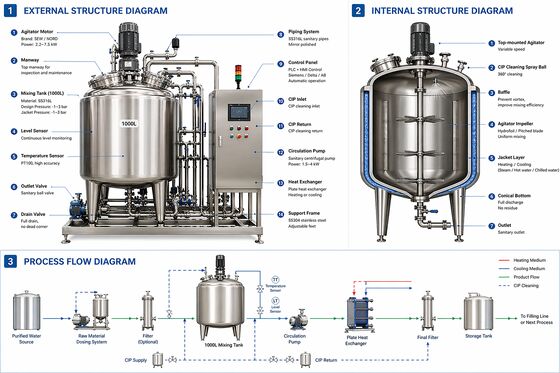

4. 공정 흐름도
→ 가열/냉각 재킷 → 순환 루프 → 여과 장치 → 저장 탱크
공정 설명:
제어된 투입 시스템을 통해 혼합 탱크에 물과 원료가 투입됩니다. 교반기가 균일한 혼합을 보장합니다. 재킷 시스템은 필요한 온도를 유지합니다. 용액은 저장 또는 후속 공정으로 이송되기 전에 순환 및 여과됩니다.
5. 주요 특징
- 위생적인 설계의 SS316L 접촉 부품
- 매끄러운 내부 표면 (Ra ≤ 0.4 μm 선택 사항)
- 터치 스크린을 갖춘 완전 자동 PLC 제어
- 효율적인 유지보수를 위한 CIP 세척 시스템
- 선택 사항인 가열 및 냉각 재킷
- 가변 속도 교반기를 통한 안정적인 혼합
- 쉬운 설치를 위한 컴팩트한 스키드 장착 설계
6. 기술 매개변수
| 항목 | 사양 |
|---|---|
| 용량 | 2000 L |
| 접촉 재질 | SS316L |
| 외부 재질 | SS304 |
| 표면 마감 | ≤0.8 μm (≤0.6 / ≤0.4 μm 선택 사항) |
| 혼합 방식 | 상부 장착형 교반기 |
| 혼합 속도 | 0–60 rpm (조절 가능) |
| 가열/냉각 | 재킷 탱크 (선택 사항) |
| 제어 시스템 | PLC + HMI (자동) |
| 세척 시스템 | CIP 준비 완료 |
| 전원 공급 | 220V / 380V, 50/60 Hz |
| 설치 | 스키드 장착형 |
| 설계 표준 | GMP 지향, ISO |
7. 구성 목록
| 부품 | 설명 |
|---|---|
| 혼합 탱크 | 맨홀이 있는 2000L SS316L 용기 |
| 교반기 | 상부 장착형, 가변 속도 |
| 재킷 시스템 | 가열/냉각 재킷 (선택 사항) |
| 제어판 | 터치 스크린이 있는 PLC |
| 밸브 | 위생용 다이어프램 밸브 |
| 배관 | SS316L 위생 배관 |
| 펌프 | 이송 펌프 (선택 사항) |
| 여과 장치 | 카트리지/멤브레인 여과 |
| CIP 시스템 | 세척 인터페이스 연결 |
| 플랫폼 | 스테인리스 스틸 베이스 프레임 |
8. 프로젝트 사례
사례 1 – 동남아시아 생산 시설
액체 제형을 위해 2000L 시스템이 설치되었습니다. 자동화된 제어는 공정 효율성을 향상시키고 수동 작업을 줄였습니다.
사례 2 – 중동 산업 플랜트
가열 재킷이 있는 시스템은 정밀한 온도 제어를 가능하게 하여 안정적인 제품 품질을 보장했습니다.
9. 인증 및 표준
- GMP 지향 설계 원칙
- ISO 9001 품질 경영
- 위생 배관 및 위생 피팅
- WHO 지침 준수 (선택 사항)
10. FAQ
Q1: 시스템을 맞춤 제작할 수 있습니까?
예, 용량, 구성 및 자동화 수준을 맞춤 설정할 수 있습니다.
Q2: 자동 작동이 가능합니까?
예, 터치 스크린 및 레시피 관리를 갖춘 PLC 제어가 지원됩니다.
Q3: 시스템에 세척 기능이 포함되어 있습니까?
효율적인 세척을 위해 CIP 준비 완료 연결로 설계되었습니다.
Q4: 가열 및 냉각을 통합할 수 있습니까?
예, 재킷 탱크 옵션을 사용할 수 있습니다.
Q5: 설치 지원을 제공합니까?
예, 전 세계적으로 설치 및 시운전 서비스를 제공합니다.
11. CTA (Call To Action)
신뢰할 수 있는 2000L 용액 제조 시스템을 찾고 계십니까?
맞춤형 설계 및 견적을 위해 저희에게 문의하십시오.
