상세 정보 |
|||
| 용량: | 300L / 500L / 1000L / 2000L / 3000L / 맞춤형 | 재료: | SS316L(제품 접촉부), SS304(프레임) |
|---|---|---|---|
| 표면 마감: | 내부 Ra ≤0.4μm, 외부 무광택/광택 | 제어 시스템: | 터치스크린을 이용한 PLC 자동 제어(Siemens/Schneider 옵션) |
| 기능: | 혼합, 가열 및 냉각 재킷, CIP/SIP 세척 시스템 | 애플리케이션: | 제약/바이오제약/화장품/식품산업 |
제품 설명
1제품 이름

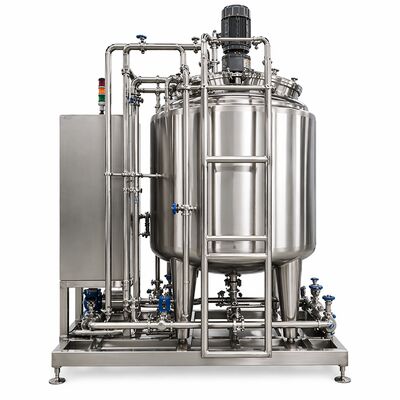

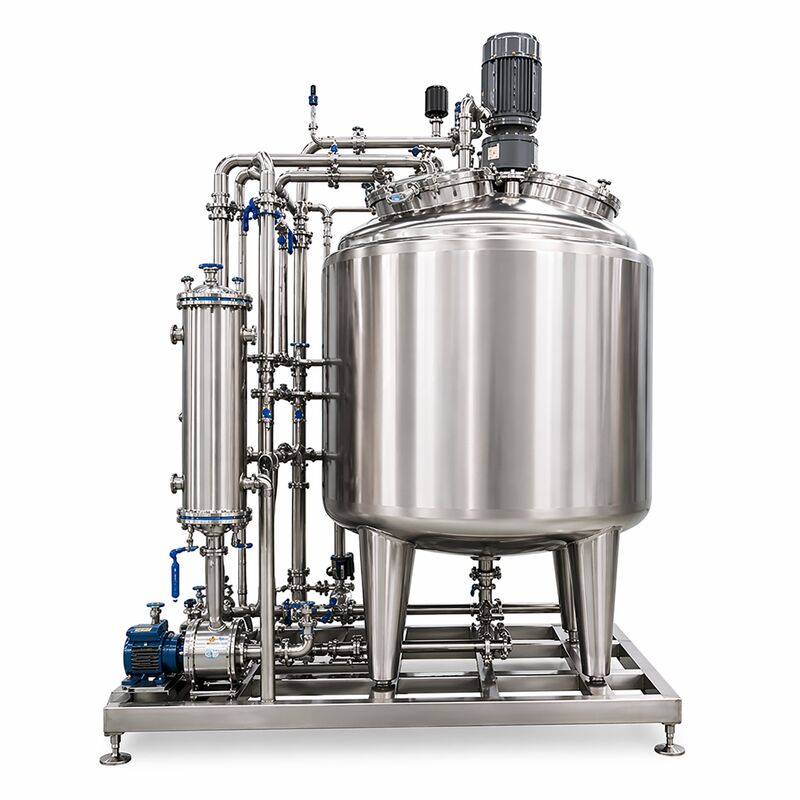

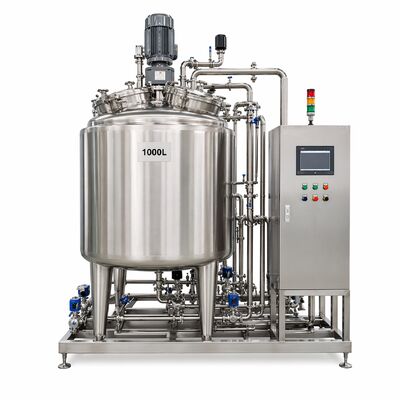

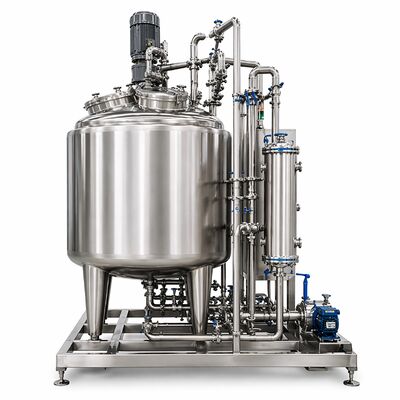

GMP 솔루션 준비 시스템 1000L와 SS316L 혼합 탱크 (자동 PLC 제어, CIP 준비)
2제품 개요
1000L 용액 준비 시스템은 높은 수준의 생산 환경에서 위생적인 액체 혼합 및 준비를 위해 설계되었습니다.시스템이 안정적인 성능을 보장합니다., 정밀한 제어 및 효율적인 청소. 일관성 있는 대량 처리를 지원하고 엄격한 청결 및 운영 요구 사항을 충족합니다.
3어플리케이션
- 바이오 기술 액체 제조
- 화장품 액체 혼합
- 식품 및 음료 가공
- 실험실 및 시범 생산
- 고순도 액체 포뮬레이션
4. 프로세스 흐름 도표
→ 난방/냉각 자켓 → 순환 루프 → 필터레이션 유닛 → 저장 탱크
프로세스 설명:
물과 원료는 제어 된 복용 시스템을 통해 혼합 탱크에 삽입됩니다. 조동기는 균일한 혼합을 보장합니다. 자켓 시스템은 필요한 온도를 유지합니다.용액은 저장 또는 하류 가공에 이전하기 전에 순환되고 필터링됩니다..
5주요 특징
- SS316L 접촉 부품, 위생 설계
- 부드러운 내부 표면 (Ra ≤ 0.4μm 선택)
- 터치 스크린으로 완전히 자동 PLC 제어
- 효율적인 유지보수를 위한 CIP 청소 시스템
- 선택용 난방 및 냉각 자켓
- 변속 속도 조동기와 안정적인 혼합
- 간편한 설치를 위해 컴팩트 스키드 장착 설계
6기술 매개 변수
| 항목 | 사양 |
|---|---|
| 용량 | 1000L |
| 접촉물질 | SS316L |
| 외부 자료 | SS304 |
| 표면 마감 | ≤0.8 μm (≤0.6 / ≤0.4 μm 선택) |
| 믹싱 타입 | 상단에 장착된 조화장치 |
| 혼합 속도 | 0~60 rpm (조정 가능) |
| 난방/냉각 | 장갑 탱크 (선택) |
| 제어 시스템 | PLC + HMI (자동) |
| 정화 시스템 | CIP 준비 |
| 전원 공급 | 220V / 380V, 50/60 Hz |
| 설치 | 스키드 장착 |
| 설계 표준 | GMP 지향, ISO |
7구성 목록
| 구성 요소 | 설명 |
|---|---|
| 혼합 탱크 | 1000L SS316L 수송선 |
| 조화기 | 상단에 장착된, 변속 속도 |
| 재킷 시스템 | 난방/냉각 자켓 (선택) |
| 제어판 | 터치 스크린으로 PLC |
| 밸브 | 위생용 대막 밸브 |
| 파이프 | SS316L 위생 파이프 |
| 펌프 | 전송 펌프 (선택) |
| 필터 단위 | 카트리지/막 필터레이션 |
| CIP 시스템 | 인터페이스 연결을 청소 |
| 플랫폼 | 스테인레스 스틸 기판 프레임 |
8프로젝트 사례
사건 1부 동남아시아 생산 시설
액체 구성을 위해 1000L 시스템이 설치되었습니다. 자동 제어는 프로세스 효율성을 향상시키고 수동 작업을 줄였습니다.
사건 2 중동 산업 공장
히팅 자켓이 있는 시스템은 정확한 온도 조절을 가능하게 하여 안정적인 제품 품질을 보장했습니다.
9인증 및 표준
- GMP를 중심으로 하는 설계 원칙
- ISO 9001 품질 관리
- 위생용 파이프 및 위생용 피팅
- FDA/WHO 지침에 대한 선택적 준수
10자주 묻는 질문
Q1: 시스템이 사용자 정의 될 수 있습니까?
네, 용량, 구성, 자동화 수준은 맞춤화 될 수 있습니다.
Q2: 자동 작동 가능합니까?
예, 터치 스크린과 요리 관리로 PLC 제어 지원됩니다.
Q3: 시스템에는 청소 기능이 포함되어 있습니까?
효율적인 청소를 위해 CIP 준비가 된 연결으로 설계되었습니다.
Q4: 난방과 냉각을 통합 할 수 있습니까?
예, 장갑 탱크 옵션이 있습니다.
Q5: 설치 지원을 제공합니까?
네, 설치 및 시공 서비스는 전 세계적으로 제공됩니다.
11CTA (행동 촉구)
믿을 수 있는 1000L 용액 준비 시스템을 찾고 있나요?
사용자 정의 디자인과 인용을 위해 저희에게 연락하십시오.
