상세 정보 |
|||
| 용량: | 300L / 500L / 1000L / 2000L / 3000L / 맞춤형 | 재료: | SS316L(제품 접촉부), SS304(프레임) |
|---|---|---|---|
| 표면 마감: | 내부 Ra ≤0.4μm, 외부 무광택/광택 | 제어 시스템: | 터치스크린을 이용한 PLC 자동 제어(Siemens/Schneider 옵션) |
| 기능: | 혼합, 가열 및 냉각 재킷, CIP/SIP 세척 시스템 | 애플리케이션: | 제약/바이오제약/화장품/식품산업 |
제품 설명

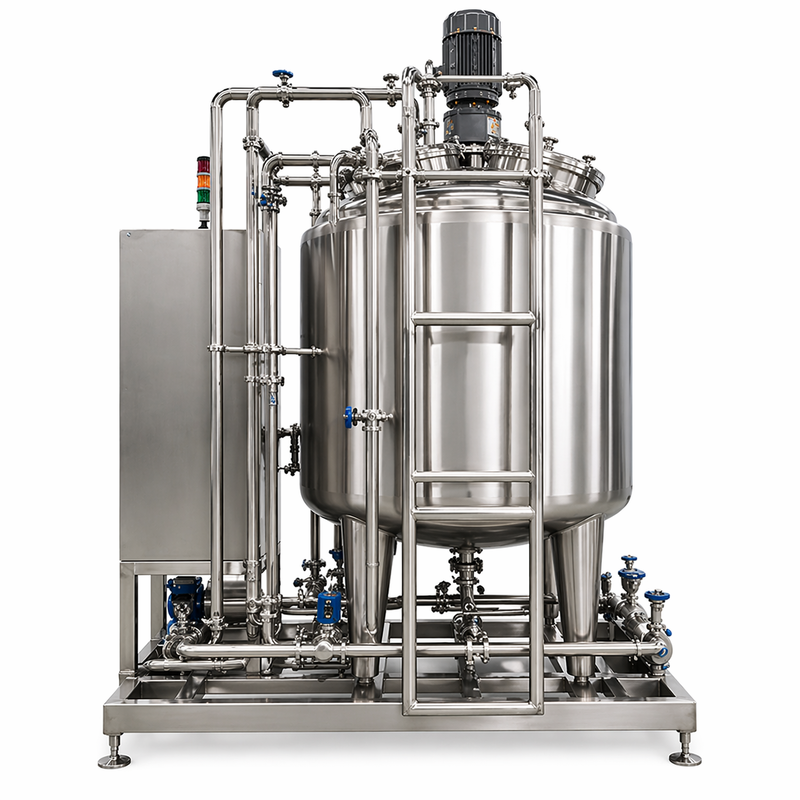

자동 용액 제조 시스템 1500L (SS316L 탱크 포함, 완전 자동 제어, CIP/SIP 시스템)
1. 제품명
자동 용액 제조 시스템 1500L (SS316L 탱크 포함, 완전 자동 제어, CIP/SIP 시스템)
2. 제품 개요
1500L 자동 용액 제조 시스템은 대규모 위생 액체 혼합 및 제조를 위해 설계되었습니다. 완전 자동 PLC 제어 및 통합 CIP/SIP 기능을 갖춘 이 시스템은 일관된 제품 품질, 반복 가능한 작동 및 효율적인 세척/멸균 주기를 보장합니다.
SS316L 접촉 부품과 위생적인 설계로 제작되어 높은 청결 기준을 충족하며 연속 및 배치 처리 응용 분야에 적합합니다.
3. 응용 분야
- 바이오테크 액체 제조
- 화장품 생산 라인
- 식음료 가공
- 화학 액체 혼합
- 고표준 산업용 액체 시스템
4. 공정 흐름도
→ 가열/냉각 재킷 → 순환 루프 → 여과 장치
→ CIP/SIP 세척 → 보관 / 이송
공정 설명:
자동 투입을 통해 물과 재료가 혼합 탱크로 도입됩니다. 교반기가 균일한 혼합을 보장합니다. 재킷 시스템을 통해 온도 제어가 이루어집니다. 용액은 순환, 여과 및 이송됩니다. CIP/SIP 시스템은 분해 없이 내부 청결 및 멸균을 보장합니다.
5. 주요 특징
- 위생적인 설계의 SS316L 접촉면
- 터치스크린 인터페이스를 갖춘 완전 자동 PLC 제어
- 세척 및 멸균을 위한 통합 CIP & SIP 시스템
- 선택 사항인 가열 및 냉각 재킷
- 가변 속도 교반기를 통한 고효율 혼합
- 오염 위험을 줄이는 밀폐 시스템 설계
- 쉬운 설치를 위한 스키드 장착형 컴팩트 구조
6. 기술 매개변수
| 항목 | 사양 |
|---|---|
| 용량 | 1500 L |
| 접촉 재질 | SS316L |
| 외부 재질 | SS304 |
| 표면 마감 | ≤0.8 μm (≤0.6 / ≤0.4 μm 선택 사항) |
| 혼합 방식 | 상부 장착형 교반기 |
| 혼합 속도 | 0–60 rpm (조절 가능) |
| 가열/냉각 | 재킷 탱크 |
| 제어 시스템 | PLC + HMI (완전 자동) |
| 세척 시스템 | CIP + SIP 통합 |
| 작동 압력 | 0–0.3 MPa |
| 설계 온도 | -10°C ~ 120°C |
| 전원 공급 | 220V / 380V, 50/60 Hz |
| 설치 | 스키드 장착형 |
| 설계 표준 | GMP 지향, ISO |
7. 구성 목록
| 구성 요소 | 설명 |
|---|---|
| 혼합 탱크 | 맨웨이가 있는 1500L SS316L 용기 |
| 교반기 | 상부 장착형 가변 속도 |
| 재킷 시스템 | 가열/냉각 재킷 |
| 제어판 | 터치스크린이 있는 PLC |
| CIP 시스템 | 자동 세척 장치 |
| SIP 시스템 | 증기 멸균 시스템 |
| 밸브 | 위생 다이어프램 밸브 |
| 배관 | SS316L 위생 배관 |
| 펌프 | 순환/이송 펌프 |
| 여과 장치 | 카트리지/막 여과 |
| 센서 | 온도, 압력, 레벨 |
| 플랫폼 | 스테인리스 스틸 스키드 프레임 |
8. 프로젝트 사례
사례 1 – 동남아시아 산업 시설
1500L 자동 시스템은 PLC 제어 및 자동 세척 주기를 통해 생산 효율성을 향상시키고 수동 작업을 줄였습니다.
사례 2 – 중동 화장품 공장
통합 CIP/SIP 시스템은 높은 위생 수준을 보장하고 배치 간 가동 중지 시간을 줄였습니다.
9. 인증 및 표준
- GMP 지향 설계 원칙
- ISO 9001 품질 경영
- 위생 배관 및 위생 피팅
- FDA / WHO 지침 준수 (선택 사항)
10. FAQ
Q1: 시스템이 완전 자동입니까?
예, PLC 제어 및 터치스크린 작동 기능을 갖추고 있습니다.
Q2: CIP/SIP의 장점은 무엇입니까?
분해 없이 자동 세척 및 멸균이 가능하여 시간을 절약하고 위생을 보장합니다.
Q3: 시스템을 맞춤 제작할 수 있습니까?
예, 용량, 구성 및 자동화 수준을 맞춤 설정할 수 있습니다.
Q4: 온도 제어를 지원합니까?
예, 재킷 가열 및 냉각 옵션을 사용할 수 있습니다.
Q5: 설치 지원이 가능합니까?
예, 전 세계 설치 및 시운전 서비스를 제공합니다.
11. CTA (행동 촉구)
고용량 자동 용액 제조 시스템을 찾고 계십니까?
맞춤형 설계 및 견적을 위해 저희에게 문의하십시오.
